CFK/GFK/BFK - Stäbe & Profile

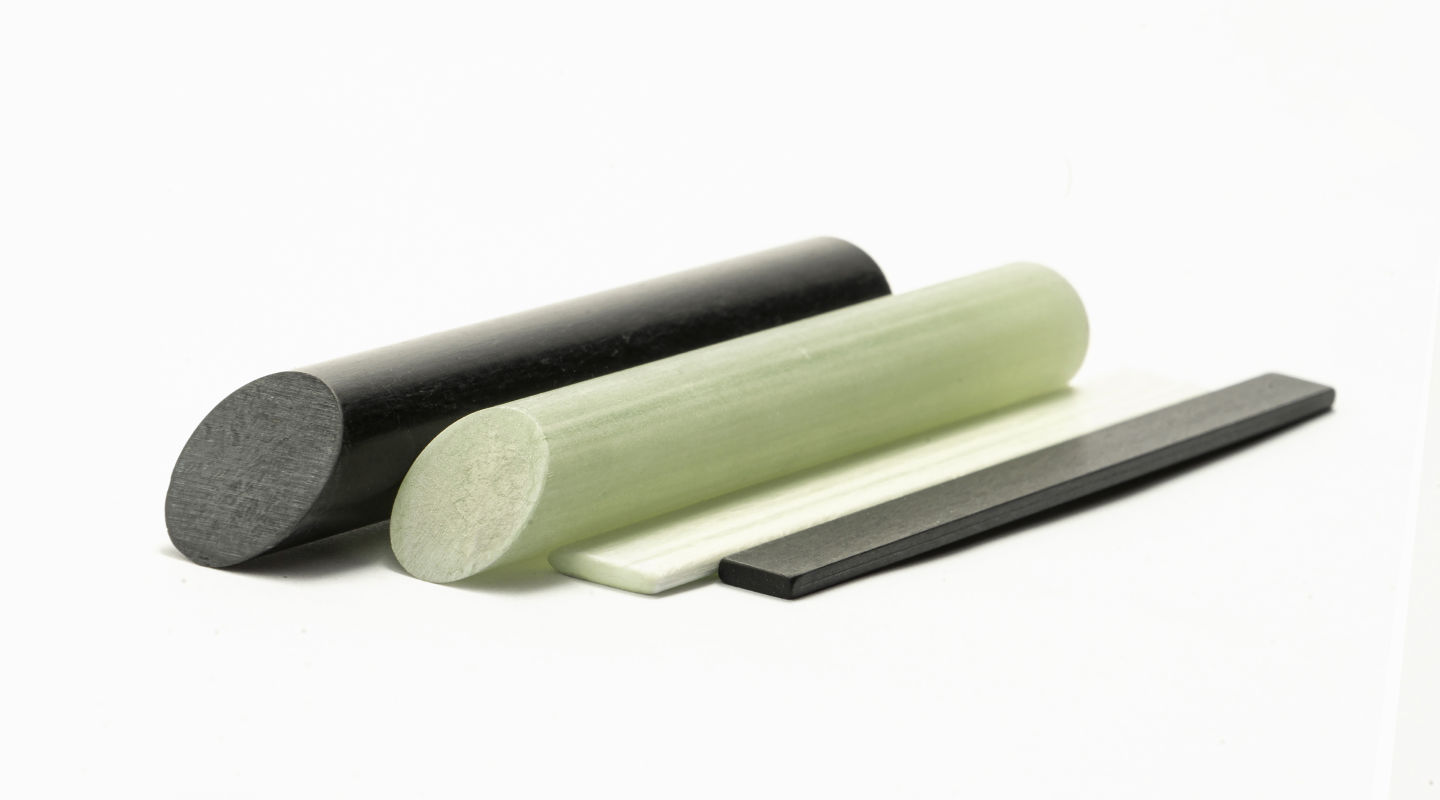

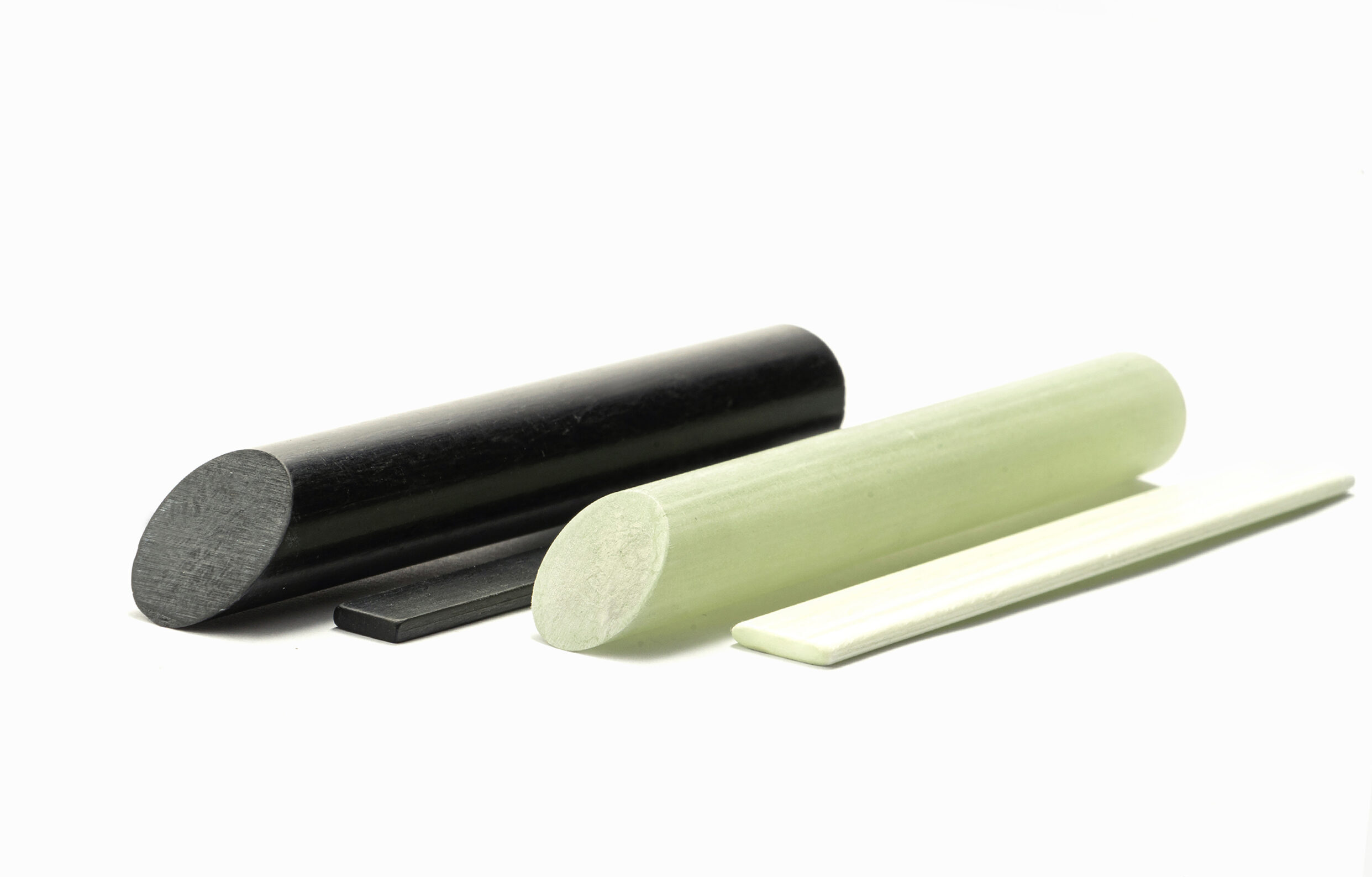

Stäbe und Profile aus CFK, GFK und BFK

Unsere Stäbe und Profile aus Carbon-, Glas- und Basaltfaserverstärktem Kunststoff werden in der Pultrusionstechnologie hergestellt – also stranggezogen. Der Faservolumenanteil beträgt zwischen 55 und 70% – je nach Art der Herstellung. Als Matrix dienen Epoxidharz, Polyesterharz oder Vinylesterharz. Die Faserausrichtung ist unidirektional, das heißt die Fasern verlaufen in axialer Richtung.

Bohrungen, Fasen und Einstiche anbringen sowie die Verklebung mit verschiedenen Materialien gehören zu unserer Kernkompetenz.

Die Standardlänge eines CFK-Stabs beträgt 2000 mm. Sonderanfertigungen sind bis zu 6000 mm möglich.

Carbonfaserverstärkte Stäbe
(CFK-Stäbe)

Carbonrovings werden in einem geschlossenen System gezogen. Alle Fasern verlaufen in Längsrichtung der Stäbe. Die Oberfläche der CFK-Stäbe ist nach dem Prozess glatt, bei einer Toleranz von ± 0,1 mm. Um eine Toleranz von ± 0,03 mm zu erreichen, bearbeiten wir die Stäbe nachträglich mit unseren Spitzenlos-Schleifmaschinen. Sie erhalten bei CG TEC:

Diese Stäbe können bis zu einem Durchmesser von 20,0 mm produziert werden und haben ein E-Modul von 125.000 MPa. Eine Kombination verschiedener CFK-Fasern ist auf Kundenwunsch jederzeit möglich!

Diese Stäbe zeichnen sich durch ein sehr hohes E-Modul aus und weisen somit eine enorme Steifigkeit auf.

Glasfaserverstärkte Stäbe & Profile (GFK-Stäbe)

Beim Pultrudieren (Strangziehverfahren) werden Glasfasern in einem Harzbad getränkt und mittels einer Raupe durch verschiedene Stationen gezogen.

Mit diesem Verfahren ziehen wir GFK-Stäbe mit einem Durchmesser von 1,0 mm bis 27 mm sowie einer kundenspezifischen Länge bis 6000 mm. Anschließend werden die Stäbe auf Wunsch zylindrisch oder konisch geschliffen, nach Bedarf lackiert oder bedruckt. Leitungselemente zur Signalübertragung können problemlos integriert werden.

•  Antennen
•  Sportartikel (z.B. Schwingstäbe)
•  Reitpeitschen
•  Zeigestäbe
•  Technische Bürsten

CG TEC fertigt unterschiedliche Profile wie Flach-, Oval-, Rechteck- und Rundprofile. Die Oberfläche ist glatt und muss nicht weiterbearbeitet werden. Es können Profile bis zu einem maximalen Querschnitt von 260 mm² sowie einer kundenspezifischen Länge bis 6000 mm gefertigt werden.

•  Versteifungsstäbe für Cabriodächer
•  Filtertechnologien
•  Modellbau
•  Kabeltechnologie

Endlosstäbe aus GFK und BFK

GFK- und BFK-Endlosstäbe erhalten Sie bei CG TEC mit Durchmessern von 1,0 bis 10,0 mm und auf Trommeln gewickelt. Eine Diagonal- oder Kreuzwicklung an der Oberfläche garantiert eine optimale Festigkeit bei sehr hoher Flexibilität. Die Integration von Kupfer-, Lichtwellen- oder Koaxialleitern nach individuellen Vorgaben gehört zu unserer Kernkompetenz.

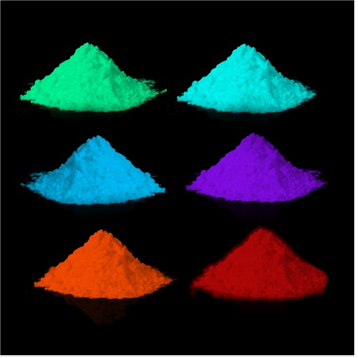

Fluoreszierende Stäbe & Profile

Die für die Pultrusionstechnik entwickelte Mischung aus Pigmenten, einem angepassten Harzsystem und speziellen Füllstoffen in Kombination mit einem individuellen Aushärtezyklus führt zu nachleuchtenden GFK-Stäben. Dieses Produktionsverfahren ist eine Neuentwicklung, die gemeinsam mit dem Pigmenthersteller entwickelt wurde.

Die Korngröße ist ein entscheidender Faktor für die Leuchtkraft und Dauer. Diese beträgt zwischen 10 – 65 µm.


  • basierend auf Strontiumaluminat
  • höhere und längere Leuchtkraft (mehrere Stunden)
  • absolut ungiftig und frei von bedenklichen Chemikalien
  • unterschiedliche Farben
  • Fiber Divider
  • Pistenabgrenzung
  • Fiberglaspfeile, Armbrustbolzen
  • Schneestangen

UHP Ultra High Precision bedeutet, höchster Qualitätsstandard, nach ISO 9001 – Made in Germany.

Realisiert wird dies durch den Einsatz hochwertiger, nachvollziehbarer Fasern und Harzsysteme in Kombination mit unserer reproduzierbaren Produktionstechnologie basierend auf unserem Qualitäts-Managementsystem. Wir gewährleisten mit diesen Linien immer gleichbleibend hohe Qualität und Präzision in standardisierten Prozessen. Sie haben die Sicherheit, dass vom ersten bis zum letzten Teil, die Rohstoffe, die Qualität und der Support immer auf gleichbleibend hohem Niveau liegen und sich über Jahre nicht verändern.

UHP Ultra High Precision Line für mehr Transparenz und Sicherheit bei der Qualität von Composite Produkten.

Faserverbund Stäbe sind verlässliche Baustoffe
mit hoher Innovationskraft. Die hervorragenden Materialeigenschaften der Carbon-,
Glas-
 und BasaltfaserStäbe sind nicht von der
Hand zu weisen. Sie lösen altbewährte Werkstoffe wie Aluminium und Stahl ab und
öffnen völlig neue Perspektiven und Möglichkeiten. Mit ihren einzigartigen
Eigenschaften sind Rundstäbe, Rechteckprofile und Flachstäbe in
den verschiedensten Branchen mittlerweile unersetzlich geworden. Im Modellbau,
in der Funktechnik und in der Sportindustrie kommen CFK- und GFK-Stäbe zum Einsatz. In
der Medizintechnik lassen sich dank des innovativen
biokompatiblen carbonfaserverstärkten Kunststoffes völlig neue Möglichkeiten
erschließen. Beim Rennsport und Automobilbau sind
CFK- und GFK-Stäbe mittlerweile schon Standard. Unsere angebotenen Faserverbundkunststoff-Stäbe
werden in der Pultrusionstechnik
hergestellt. Es handelt sich um Premium-Stangen, die mit geringen Toleranzen
beste Voraussetzungen zur Weiterverarbeitung bieten. Zur Auswahl stehen Vollstäbe
mit geschliffener oder glatter Oberfläche.
